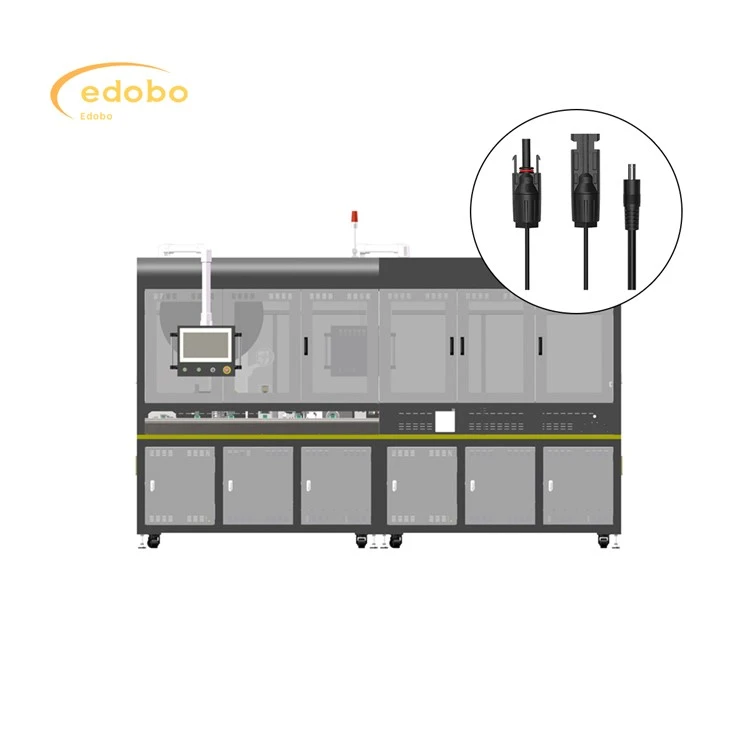

شمسی پینل جنکشن باکس کریمپنگ مشین

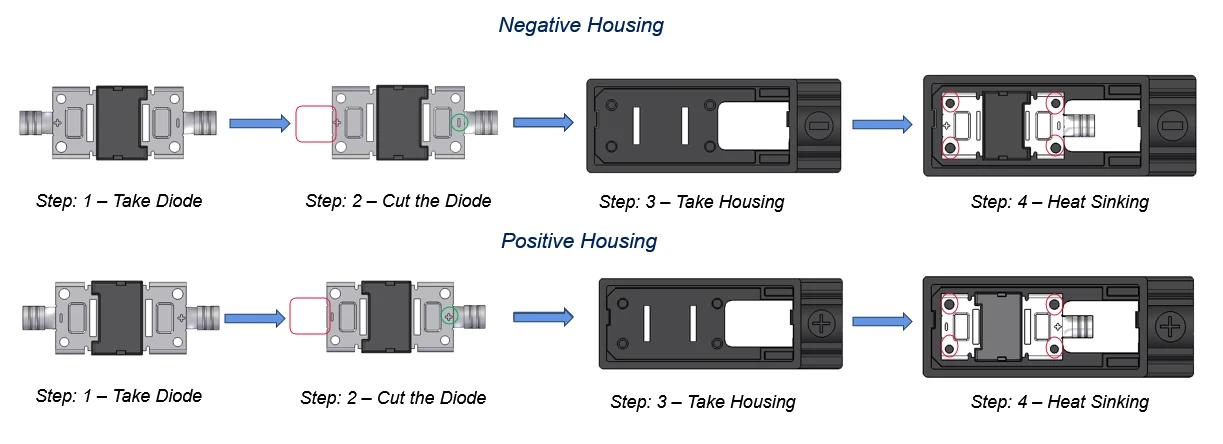

1. ڈایڈڈ:

ایک آپریٹر (یا نیم خودکار سیٹ اپ میں ایک چن اور جگہ والی مشین) ایک ڈایڈڈ بازیافت کرتا ہے۔

2. ڈایڈڈ کے کٹ:

ڈایڈڈ کی لیڈز (ڈایڈڈ باڈی سے پھیلی دھات کی تاروں) کو صحیح لمبائی تک تراش دیا جاتا ہے۔ شبیہہ سرخ خاکہ دکھاتا ہے ، ممکنہ طور پر جہاں کٹ ہوتا ہے۔ مناسب فٹ اور برقی رابطے کو یقینی بنانے کے لئے عین مطابق کاٹنے بہت ضروری ہے۔

3. ہاؤسنگ:

مناسب رہائش (یا تو "منفی رہائش" یا "مثبت رہائش") بازیافت کی گئی ہے۔

4. گرمی ڈوب رہی ہے:

تراشے ہوئے ڈایڈڈ کو رہائش میں داخل کیا جاتا ہے۔ سرخ حلقے ممکنہ طور پر رابطے کے نکات کی نشاندہی کرتے ہیں جہاں ڈایڈڈ لیڈز رہائش کے اندر دھات کے حصوں سے بجلی سے رابطہ کرتے ہیں۔ یہ اقدام گرمی کو ڈوبنے کی بھی سہولت فراہم کرتا ہے - گرمی کو ڈایڈڈ سے دور منتقل کرنا۔

پولریٹی: اس عمل کو واضح طور پر "منفی رہائش" اور "مثبت رہائش" کے اقدامات میں الگ کردیا گیا ہے ، جس سے یہ ظاہر ہوتا ہے کہ ڈایڈڈ کی قطبی (مثبت اور منفی ٹرمینلز) اہم ہے۔ ڈایڈڈ کو صحیح طریقے سے داخل کرنے کو یقینی بنانے کے لئے ہاؤسنگز کو مختلف طریقے سے ڈیزائن کیا گیا ہے۔

بجلی سے رابطہ: "حرارت ڈوبنے" کے اقدام سے یہ ظاہر ہوتا ہے کہ ڈایڈڈ لیڈز رہائش کے اندر کوندکٹو عناصر کے ساتھ بجلی سے رابطہ قائم کرتے ہیں۔ جنکشن باکس کے صحیح طریقے سے کام کرنے کے لئے یہ ضروری ہے۔

کوالٹی کنٹرول:

کاٹنے سے پہلے اور بعد میں ڈایڈس کا بصری معائنہ۔

ڈایڈڈ کی قطعیت کی جانچ کرنا۔

رہائش کے اندر ڈایڈڈ کے مناسب اندراج اور بیٹھنے کو یقینی بنانا۔

ممکنہ طور پر ، کنکشن کی تصدیق کے ل electrical بجلی کی جانچ۔

مزید اسمبلی: یہ مجموعی طور پر جنکشن باکس اسمبلی کا صرف ایک حصہ ہے۔ اس ڈایڈڈ انضمام کے بعد ، مزید اقدامات ہوں گے ، جیسے:

اندرونی وائرنگ کو جوڑنا۔

شمسی پینل میں جنکشن باکس کو منسلک کرنا۔

اس کو ماحول سے بچانے کے لئے جنکشن باکس کو پوٹنگ یا سیل کرنا۔

کیبل غدود یا کنیکٹر شامل کرنا۔

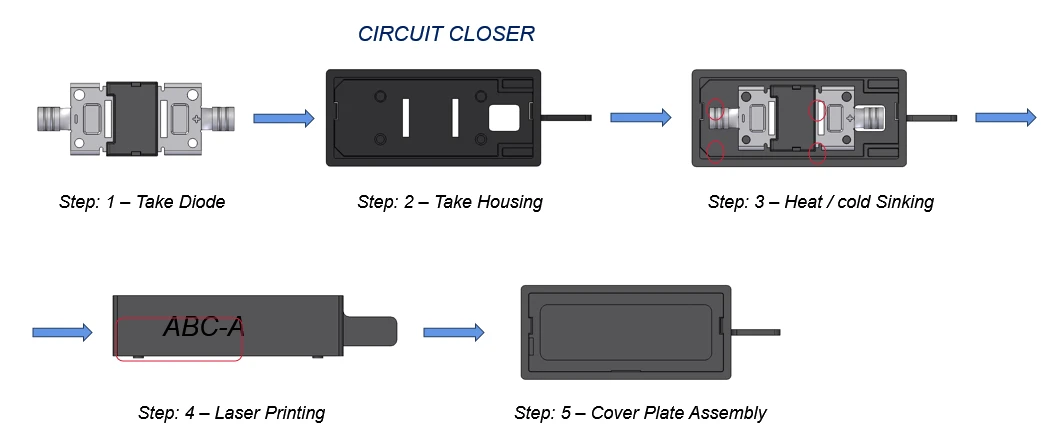

مرحلہ 1: ڈایڈڈ لیں:

ایک ڈایڈڈ بازیافت کیا جاتا ہے (یا تو دستی طور پر یا خودکار نظام کے ذریعہ)۔

مرحلہ 2: رہائش اختیار کریں:

مناسب رہائش

مرحلہ 3: گرمی / سرد ڈوبنا:

اس اقدام میں متعدد اعمال کو یکجا کیا گیا ہے:

ڈایڈڈ اندراج: ڈایڈڈ ہاؤسنگ میں داخل کیا جاتا ہے۔

بجلی کا کنکشن: ڈایڈڈ کے لیڈز رہائش کے اندر کوندک عناصر سے رابطہ کرتے ہیں۔

کاٹنے: ڈایڈڈ کے لیڈز کو اب کاٹنے کی ضرورت نہیں ہے۔

مرحلہ 4: لیزر پرنٹنگ:

لیزر پرنٹنگ/کندہ کاری کے نظام کا استعمال کرتے ہوئے رہائش کو معلومات (جیسے "ABC-A") کی شناخت کے ساتھ نشان زد کیا گیا ہے۔

مرحلہ 5: کور پلیٹ اسمبلی:

کور پلیٹ ہاؤسنگ سے منسلک ہے ، جس میں داخلی اجزاء کو منسلک کیا گیا ہے۔

1. اس سامان کی تیاری کے لئے درکار خام مال یہ ہیں: مرکزی منفی باکس باڈی اور اسی طرح کے ماڈیولز (ٹیوبیں) ، پریشر بلاکس ، کنیکٹر کے ساتھ کیبلز انسٹال ہیں۔

2. فنکشن کا احساس

negative مرکزی منفی باکس باڈی کا خود کار طریقے سے کھانا کھلانا۔ ماڈیول کی خودکار کھانا کھلانا۔ باکس باڈی کے ساتھ ماڈیول کی اسمبلی اور ریویٹنگ۔ انٹرمیڈیٹ باڈی کا برقی کارکردگی کا امتحان ، کوڈنگ۔ خودکار ان لوڈنگ۔

② (مثبت اور منفی باکس باڈی) دستی کیبل ریوٹنگ ، خودکار کیبل اتارنے ، ریوٹنگ (پریشر سینسر کے ساتھ) ، سولڈرنگ ، سی سی ڈی بصری معائنہ ، خودکار پریشر بلاک انسٹالیشن ، خودکار الٹراسونک ویلڈنگ ، خودکار برقی کارکردگی کی جانچ ، خودکار کوڈنگ ، خودکار ان لوڈنگ۔

3. سامان کی ضروریات

① تمام حصوں جو خام مال کے ساتھ رابطے میں آتے ہیں اسے پالش کیا جائے گا تاکہ یہ یقینی بنایا جاسکے کہ خام مال کی سطح کو خراب ، نوچنے یا کھرچنے نہیں ہے۔

ri ریوٹ تار کمپریشن تناسب کو یقینی بنائیں۔

cail سگ ماہی بلاک کی الٹراسونک ویلڈنگ میں 350 N سے کم نہیں کی بانڈنگ فورس ہے

④ بجلی کی پیمائش اور کوڈ ڈیٹا انضمام۔ ⑤C/T: 4 سیکنڈ۔

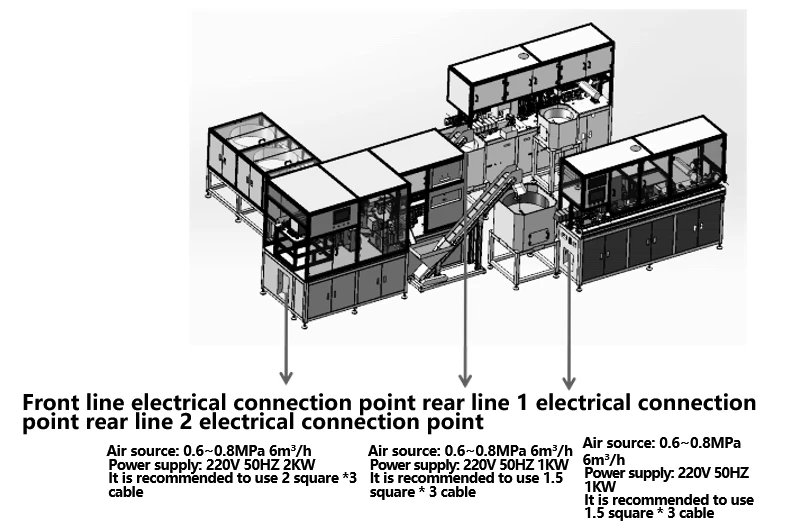

1. پروڈکشن لائن فوٹو وولٹک کیبلز کی خودکار پروسیسنگ کے لئے موزوں ہے۔ پروڈکشن لائن بائیں سے دائیں سے بہتی ہے اور تار اتارنے ، ٹرمینل کریمپنگ ، سی سی ڈی کا پتہ لگانے ، کنیکٹر تھریڈنگ ، نٹ مروڑ ، کریمپنگ جنکشن باکس ، سی سی ڈی کا پتہ لگانے سے حاصل کرسکتی ہے

2. قابل اطلاق تار قطر: 4 ملی میٹر

3. لائن کی لمبائی: 15 0 ملی میٹر -600 ملی میٹر ، رواداری ± 0.002 * l +1 ملی میٹر ؛

4. چھلکے لمبائی کی حد: 1-9 ملی میٹر ؛

5. پیداوار کی تال: 4 سیکنڈ سے زیادہ یا اس کے برابر ؛

6. میزبان سائز: 1200 × 4000 × 2400 ملی میٹر

7. ہیومن مشین آپریٹنگ سسٹم: ٹچ ایبل اسکرین انٹرفیس آسان اور واضح ہے ، جس سے مشین کے آپریشن پر فوری کنٹرول حاصل ہوتا ہے۔ تمام پیرامیٹرز آسانی سے سیٹ اور ذخیرہ کیے جاسکتے ہیں ، اور آپریشن کی ہدایات تصاویر کے ذریعہ بدیہی اور آسان انداز میں دکھائی دیتی ہیں۔ یہ 4- سطح کے پاس ورڈ کے تحفظ کی تقریب (آپریٹر ، کوالٹی کنٹرول ، ٹیکنیشن ، اور منیجر میں تقسیم کی اجازت کے ساتھ) ، بحالی کے لئے ایک فالٹ لائٹ ، اور فالٹ کوڈ کوآرڈینیشن ، آسانی سے دیکھ بھال اور لاگت میں کمی کے حصول کے ساتھ آتا ہے۔

8. زیادہ تر ورک سٹیشن مصنوعات کے استحکام کو یقینی بنانے کے لئے انضمام کے لئے بالغ مصنوعات کا استعمال کرتے ہیں۔

9. مصنوعات کی درستگی کو یقینی بنانے کے لئے سروو موٹر کنٹرول سسٹم کو اپنانا ؛

10. پروگرام 100 فائلوں کو اسٹور کرسکتا ہے اور پروگرام نمبر منتخب کرکے ان تک رسائی حاصل کی جاسکتی ہے۔ ڈیٹا بیس سرور پروڈکشن کا ڈیٹا اکٹھا کرتا ہے اور پروڈکشن لائن کے لئے معیار کا اہتمام کرتا ہے ، جس سے اوپری سسٹم (ایم ای ایس یا ای آر پی) کے ل data ڈیٹا کو نکالنے اور نیٹ ورک کے ذریعے مصنوعات کی تیاری کے دوران پروسیسنگ ڈیٹا کو ٹریس کرنا آسان بناتا ہے۔
