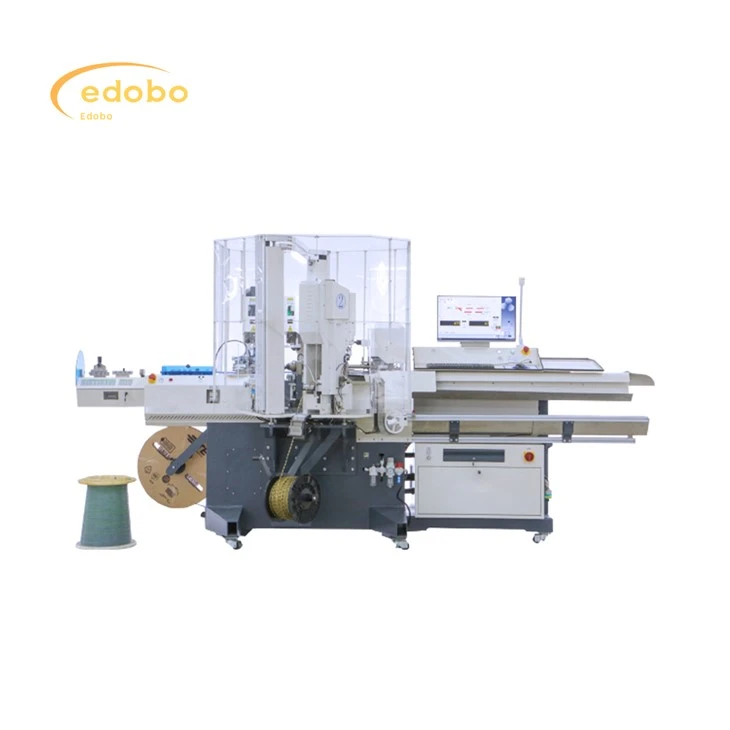

شمسی پینل ایم سی 4 کنکشن لائن پروڈکشن لائن

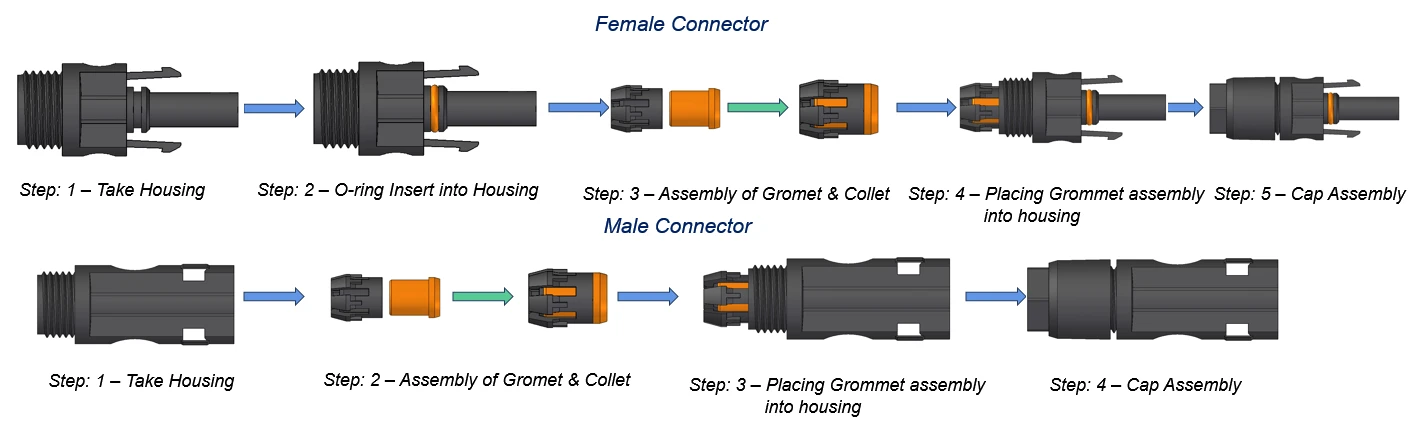

مثبت اور منفی رابطوں کی اسمبلی

منفی قطب (خواتین کنیکٹر):

1. ہاؤسنگ (فیملی کنیکٹر):خواتین کنیکٹر رہائش سے شروع کریں۔

2. رہائش میں داخل کریں (خواتین کنیکٹر):خواتین کی رہائش میں O- رنگ داخل کریں۔

3. گروممیٹ اینڈ کولیٹ (خواتین کنیکٹر) کا تعی .ن:خواتین کنیکٹر کے لئے گروممیٹ اور کولیٹ کو جمع کریں۔

4. رہائش میں گروممیٹ اسمبلی کی جگہ (خواتین کنیکٹر):خواتین رہائش میں جمع گروممیٹ اور کولیٹ داخل کریں۔

5. کیپ اسمبلی (خواتین کنیکٹر):خواتین کنیکٹر رہائش سے ٹوپی منسلک کریں۔

مثبت قطب (مرد کنیکٹر):

1. ہاؤسنگ (مرد کنیکٹر):مرد کنیکٹر رہائش سے شروع کریں۔

2. گروممیٹ اینڈ کولیٹ (مرد کنیکٹر) کی تزئین و آرائش:مرد کنیکٹر کے لئے گروممیٹ اور کولیٹ کو جمع کریں۔

3. رہائش میں گروممیٹ اسمبلی کی جگہ (مرد کنیکٹر):مرد رہائش میں جمع گروممیٹ اور کولیٹ داخل کریں۔

4. کیپ اسمبلی (مرد کنیکٹر):مرد کنیکٹر رہائش سے ٹوپی منسلک کریں۔

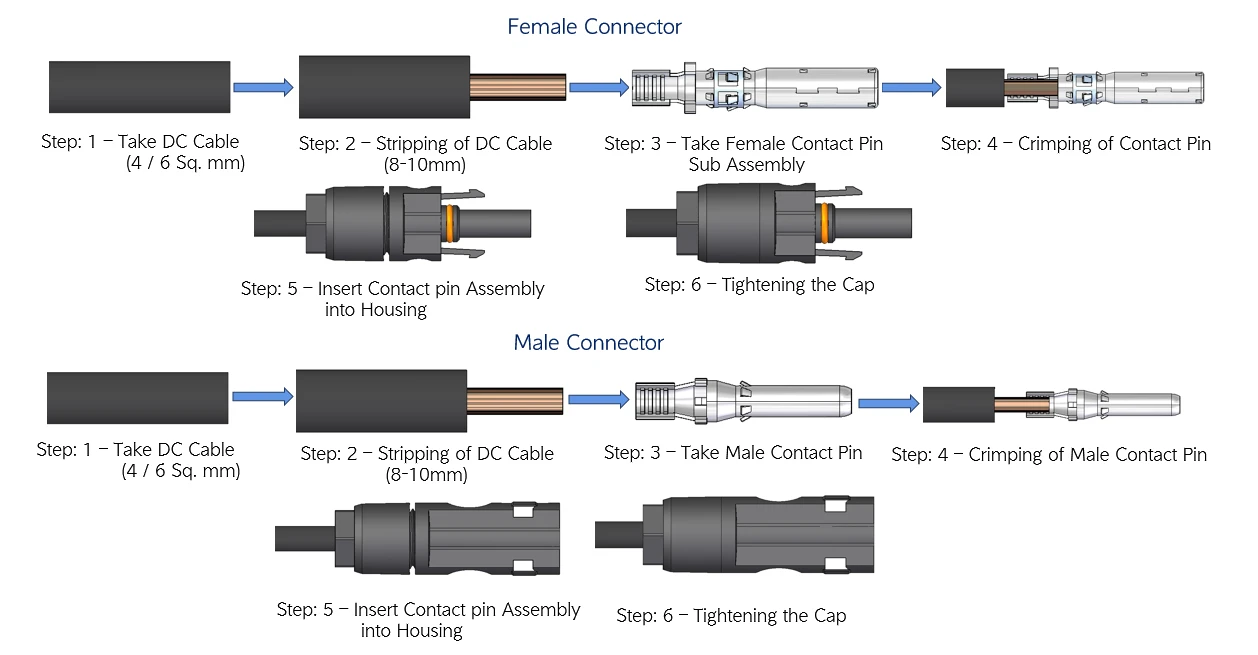

ٹرمینل کریمپنگ مراحل میں بنیادی طور پر درج ذیل اقدامات شامل ہیں:

2. ٹیک ڈی سی کیبل:ڈی سی کیبل تیار کریں۔

2. کیبل کو پیش کریں:ڈی سی کیبل (تار) سے موصلیت کی لمبائی کی لمبائی کھینچیں۔

3. رابطہ پن کا انتخاب کریں:خاتون یا مرد رابطہ پن اسمبلی لے لو

4. رابطہ پن کو کرپ کریں:ٹریپڈ تار کو رابطہ پن میں رکھیں اور رابطہ پن کو تار سے محفوظ طریقے سے منسلک کرنے کے لئے ایک کریمپنگ ٹول کا استعمال کریں۔

5. رہائش میں داخل:کنیکٹر ہاؤسنگ میں criped رابطہ پن اسمبلی داخل کریں۔

6. ٹوپی کو تیز کریں:کنیکٹر کو مکمل کرنے کے لئے مکانات پر ٹوپی محفوظ کریں۔

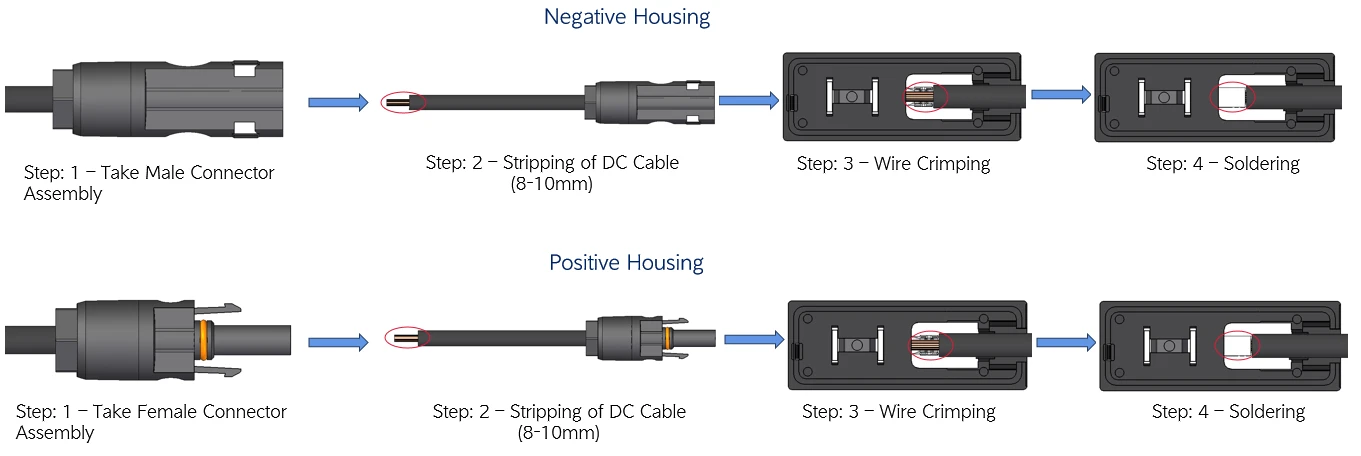

تار کو براہ راست جنکشن باکس میں گھٹایا جارہا ہے:

کنیکٹر اسمبلی لے لو:مرد یا مادہ کنیکٹر اسمبلی لے لو۔

کیبل کو چھینیں:ڈی سی کیبل سے موصلیت کا ملی میٹر 8-10 ملی میٹر۔

تار کرمپنگ:چھاپے ہوئے تار کو براہ راست جنکشن باکس میں بند کردیں۔ جنکشن باکس میں اندرونی ٹرمینلز (اکثر دھات کے ٹیبز یا کنیکٹر) ہوں گے جو تار کو حاصل کرنے اور محفوظ طریقے سے رکھنے کے لئے ڈیزائن کیا گیا ہے۔

سولڈرنگ (فکسڈ):کنکشن کو سولڈر کریں۔ سولڈر اضافی طاقت کا اضافہ کرے گا اور کنکشن میں سنکنرن کو روکنے میں مدد کرے گا۔

1. یہ پروڈکشن لائن بنیادی طور پر مندرجہ ذیل عمل کے لئے استعمال ہوتی ہے: کیبل لوڈنگ ، کیبل کا انتظام ، کیبل کھانا کھلانا اور سیدھا کرنا ، کیبل کاٹنے ، کیبل کریمپنگ ، بصری معائنہ ، کنیکٹر اندراج ، کنیکٹر سکریونگ ، وغیرہ۔

2. بجلی کے مطلوبہ ذرائع بجلی اور کمپریسڈ ہوا ہیں۔ ہر ورک سٹیشن اور کنویر یونٹ ایک بننے کے قریب مل کر کام کرتا ہے۔

3. پوری مشین کی تیاری میں استعمال ہونے والا اہم مواد ویلڈیڈ فریم ہے ، اور تمام حصوں کو جو سنکنرن کا شکار ہیں ، سطح کے علاج جیسے پینٹنگ اور الیکٹروپلاٹنگ جیسے وارنٹی کی مدت یا اس سے بھی زیادہ وقت کے دوران کسی سنکنرن اور اچھی ظاہری شکل کو یقینی بنانے کے ل. دیا جاتا ہے۔

4. سامان کا ڈیزائن مکمل طور پر ایرگونومکس اور فیکٹری آپریشن سیفٹی پر غور کرتا ہے۔ سامان خود بخود پیداوار کی پیداوار کو گن سکتا ہے۔

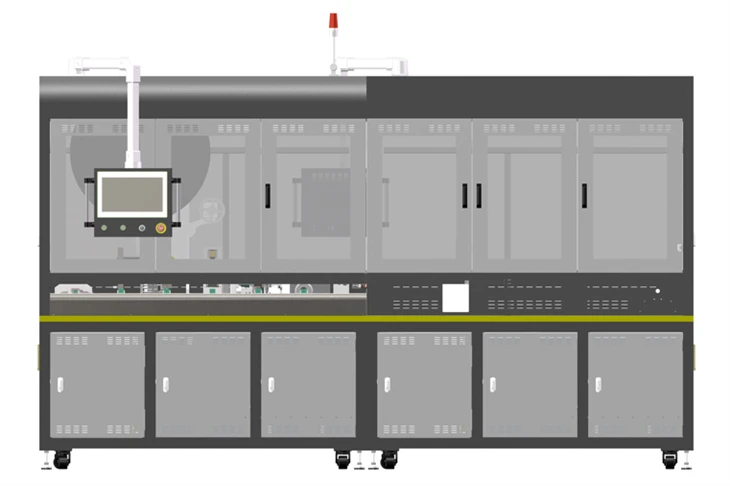

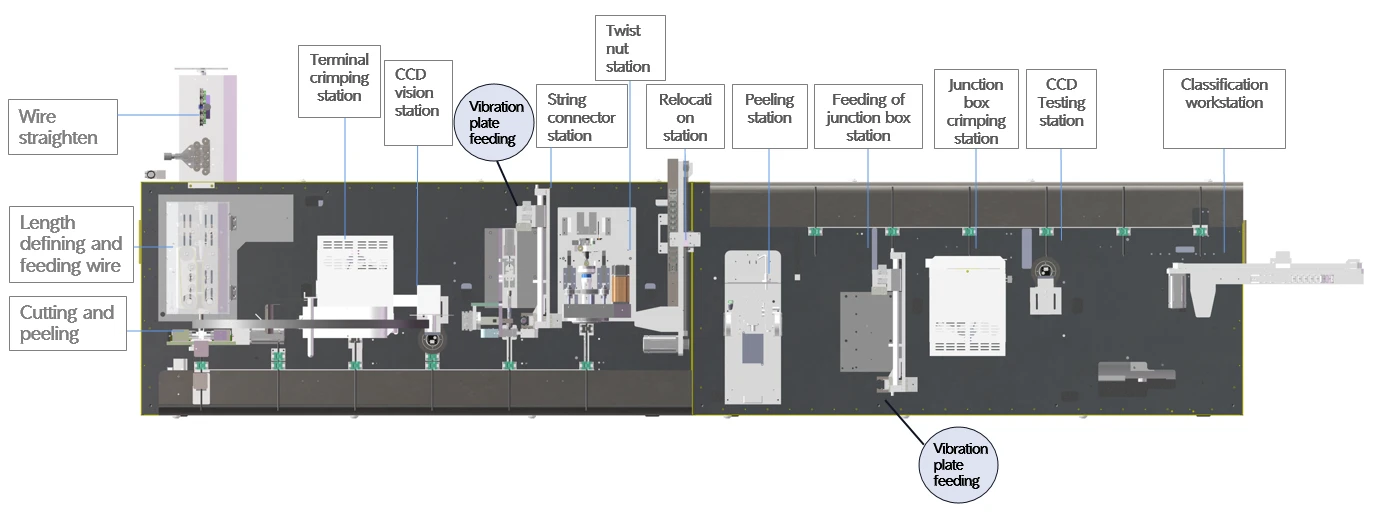

1. پروڈکشن لائن فوٹو وولٹک کیبلز کی خودکار پروسیسنگ کے لئے موزوں ہے۔ پروڈکشن لائن بائیں سے دائیں سے بہتی ہے اور تار اتارنے ، ٹرمینل کریمپنگ ، سی سی ڈی کا پتہ لگانے ، کنیکٹر تھریڈنگ ، نٹ مروڑ ، کریمپنگ جنکشن باکس ، سی سی ڈی کا پتہ لگانے سے حاصل کرسکتی ہے

2. قابل اطلاق تار قطر: 4 ملی میٹر

3. لائن کی لمبائی: 15 0 ملی میٹر -600 ملی میٹر ، رواداری ± 0.002 * l +1 ملی میٹر ؛

4. چھلکے لمبائی کی حد: 1-9 ملی میٹر ؛

5. پیداوار کی تال: 4 سیکنڈ سے زیادہ یا اس کے برابر ؛

6. میزبان سائز: 1200 × 4000 × 2400 ملی میٹر

7. ہیومن مشین آپریٹنگ سسٹم: ٹچ ایبل اسکرین انٹرفیس آسان اور واضح ہے ، جس سے مشین کے آپریشن پر فوری کنٹرول حاصل ہوتا ہے۔ تمام پیرامیٹرز آسانی سے سیٹ اور ذخیرہ کیے جاسکتے ہیں ، اور آپریشن کی ہدایات تصاویر کے ذریعہ بدیہی اور آسان انداز میں دکھائی دیتی ہیں۔ یہ 4- سطح کے پاس ورڈ کے تحفظ کی تقریب (آپریٹر ، کوالٹی کنٹرول ، ٹیکنیشن ، اور منیجر میں تقسیم کی اجازت کے ساتھ) ، بحالی کے لئے ایک فالٹ لائٹ ، اور فالٹ کوڈ کوآرڈینیشن ، آسانی سے دیکھ بھال اور لاگت میں کمی کے حصول کے ساتھ آتا ہے۔

8. زیادہ تر ورک سٹیشن مصنوعات کے استحکام کو یقینی بنانے کے لئے انضمام کے لئے بالغ مصنوعات کا استعمال کرتے ہیں۔

9. مصنوعات کی درستگی کو یقینی بنانے کے لئے سروو موٹر کنٹرول سسٹم کو اپنانا ؛

10. پروگرام 100 فائلوں کو اسٹور کرسکتا ہے اور پروگرام نمبر منتخب کرکے ان تک رسائی حاصل کی جاسکتی ہے۔ ڈیٹا بیس سرور پروڈکشن کا ڈیٹا اکٹھا کرتا ہے اور پروڈکشن لائن کے لئے معیار کا اہتمام کرتا ہے ، جس سے اوپری سسٹم (ایم ای ایس یا ای آر پی) کے ل data ڈیٹا کو نکالنے اور نیٹ ورک کے ذریعے مصنوعات کی تیاری کے دوران پروسیسنگ ڈیٹا کو ٹریس کرنا آسان بناتا ہے۔
