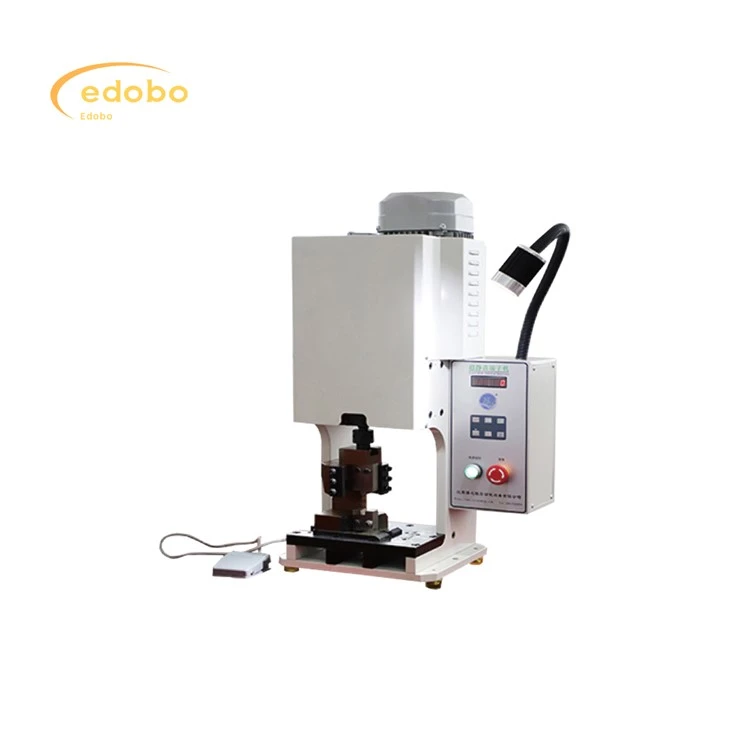

شمسی پینل کنیکٹر کی تیاری کا سامان

ہمارے شمسی پینل کنیکٹر پروڈکشن لائن میں خودکار آلات کی ایک جامع رینج کی خصوصیات ہے ، جو ایک انتہائی موثر عمل کی فراہمی کے لئے مل کر کام کرتی ہے۔ نظام ایک مقررہ لمبائی کے تار فیڈر سے شروع ہوتا ہے ، عین مطابق لمبائی پر تار بھیج دیتا ہے۔ ایک تار فیڈر (منتقلی) ، کلیمپوں کا استعمال کرتے ہوئے ، پھر ورک سٹیشنوں کے مابین کٹ تاروں کو لے جاتا ہے۔ ان اسٹیشنوں میں موصلیت کو ہٹانے کے لئے کاٹنے اور چھیلنے والی مشین ، کنیکٹر منسلک کرنے کے لئے ایک کریمپنگ مشین ، اور کوالٹی اشورینس کے لئے اختیاری کرمپ سائز کا پتہ لگانے کا ایک اختیاری سائز شامل ہے۔ تار فیڈر (ٹرانسفر) جزوی طور پر جمع کنیکٹر کو کنیکٹر تھریڈنگ مشین اور نٹ مروڑنے والی مشین میں منتقل کرنا جاری رکھتا ہے ، اور حتمی اسمبلی اقدامات کو خودکار کرتا ہے۔ ایک سرشار کیبل اتارنے والی مشین بیرونی جیکٹ کو ہٹا کر کیبلز تیار کرتی ہے۔ یہ عمل ایک آف لائن درجہ بندی مشین کے ساتھ اختتام پذیر ہوتا ہے ، جو خود بخود تیار کنیکٹروں کو ترتیب دیتا ہے ، اچھ (ے (ٹھیک) مصنوعات کو عیب دار (این جی) یونٹوں سے الگ کرتا ہے ، اور اس بات کی ضمانت دیتا ہے کہ صرف اعلی معیار کے کنیکٹر پروڈکشن لائن کو چھوڑ دیتے ہیں۔ یہ مربوط ، خودکار نقطہ نظر پیداواری رفتار کو نمایاں طور پر بہتر بناتا ہے ، دستی ہینڈلنگ کو کم کرتا ہے ، اور غلطیوں کے خطرے کو کم کرتا ہے۔

انکوائری بھیجنے

تصریح

تکنیکی معیار

Solar Panels Production Automatic Trimming

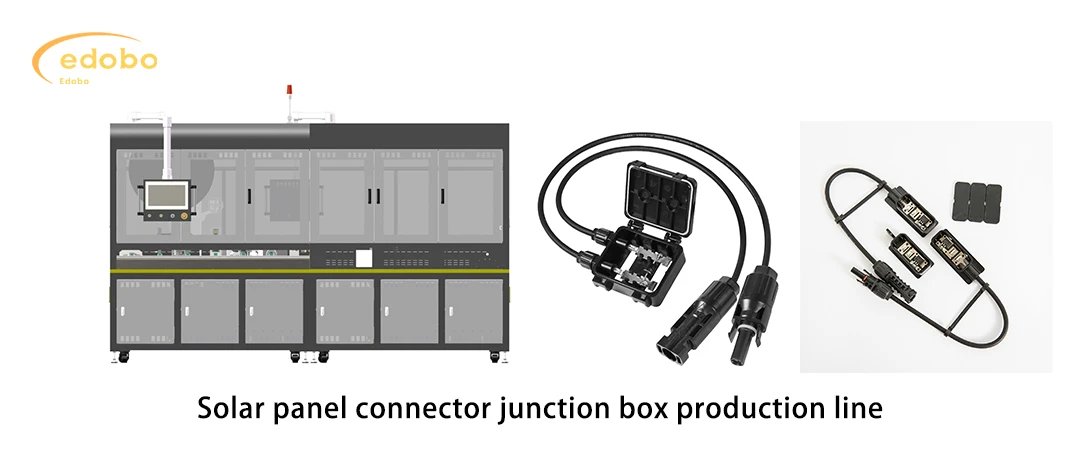

Solar panel connector junction box production line

produc features

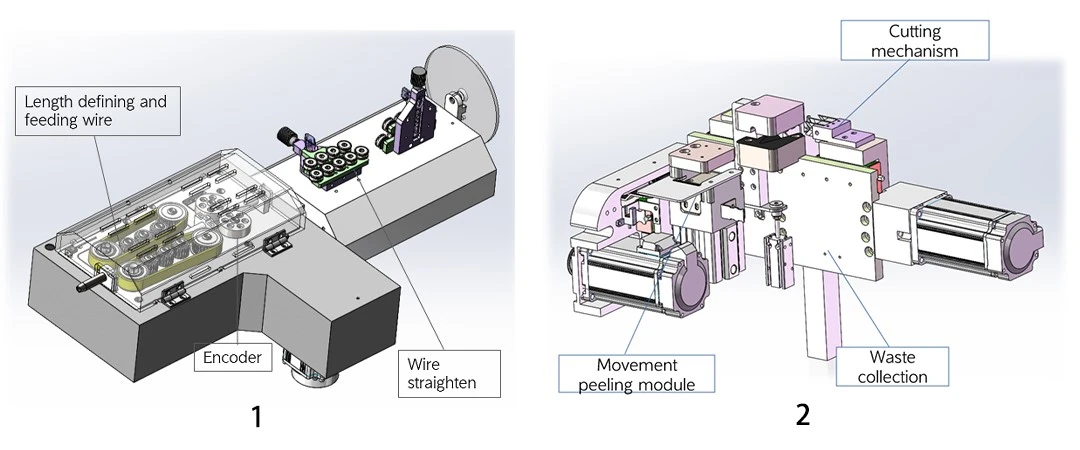

Fixed Length Wire Feeder

1. فکسڈ لمبائی تار فیڈر:زیادہ سے زیادہ پروسیسنگ کے ل wears تار کی لمبائی کو یقینی بناتا ہے۔

کاٹنے کی لمبائی کے استحکام کو یقینی بنانے کے لئے مکمل طور پر سروو سسٹم اور بند لوپ پروسیسنگ کو اپنانا ؛

2. کٹوتی اور چھیلنے والی مشین:موصلیت کی کاٹنے اور اتارنے کو خود کار بناتا ہے ، اور کریمپنگ کے لئے تاروں کی تیاری کرتا ہے۔

جب چھلکتے ہو تو ، تانبے کے تار کو کھرچیں یا کاٹ نہ لیں۔ چھیلنا اور جلد

کٹ دھاگے کی جلد کو جمع کرنے اور اس پر کارروائی کرنے کے لئے فضلہ جمع کرنے کے نظام سے لیس ہے۔

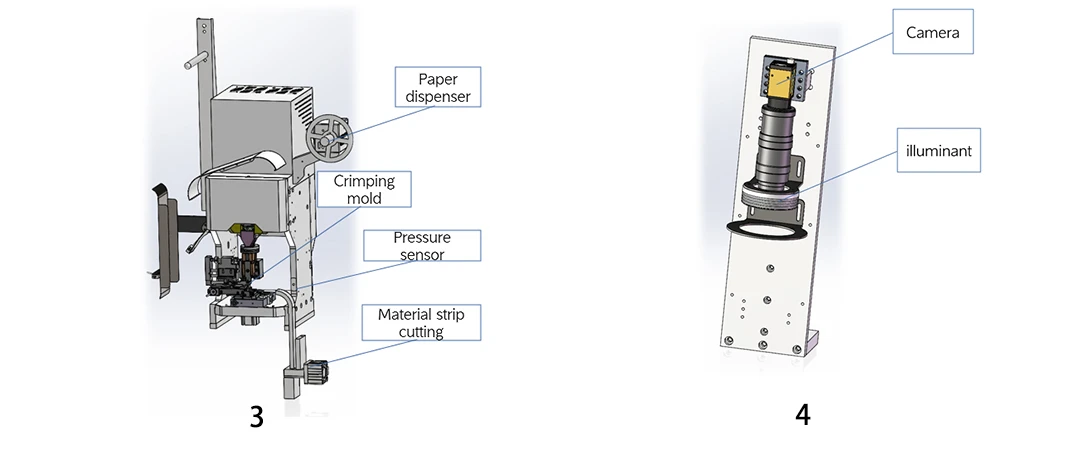

Crimping machine

3. کرپنگ مشین:اسٹیشن بنیادی طور پر ٹرمینلز اور تاروں کی کرمنگ کو مکمل کرتا ہے۔ پاور ایک سروو سسٹم کو اپناتا ہے جس کی درستگی {0. 02 ملی میٹر ہے۔

ورک سٹیشن OES پریشر مانیٹرنگ سے لیس ہے تاکہ کریمپنگ کے معیار کا پتہ لگ سکے۔

4. کریمپ سائز کا پتہ لگانے والا اسٹیشن (اختیاری):مستقل کارکردگی کو یقینی بناتے ہوئے ، کرمپ طول و عرض کی تصدیق کرکے کوالٹی کنٹرول فراہم کرتا ہے۔

ماڈیول ایک بصری نظام کو اپناتا ہے تاکہ بنیادی طور پر بے نقاب تانبے کی تاروں ، تانبے کے تار کو کرم کرنے والی پوزیشنوں وغیرہ کی ظاہری شکل کا معائنہ کیا جاسکے۔

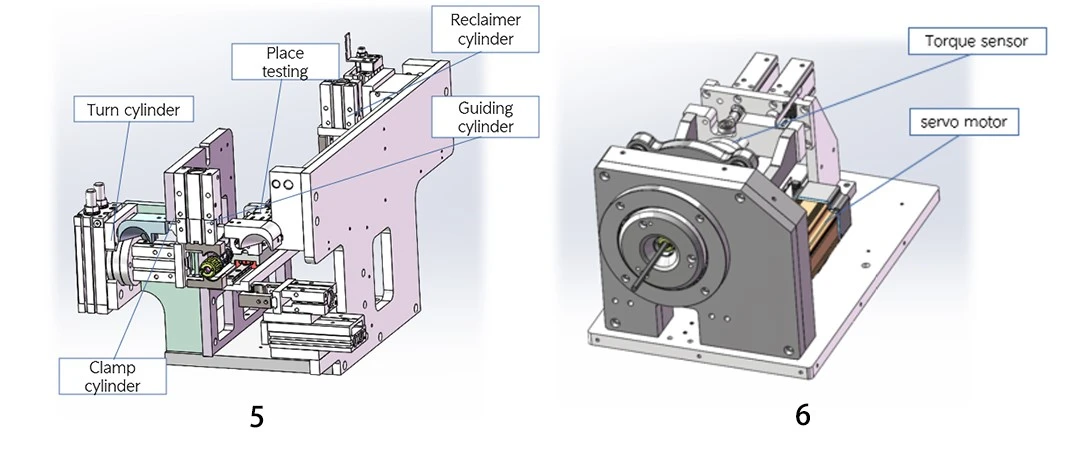

Connector threading machine and nut twisting machine

5. کنیکٹر تھریڈنگ مشین:کنیکٹر ہاؤسنگ میں تاروں کو داخل کرنے کے عمل کو خود کار کرتا ہے۔

اسٹیشن بنیادی طور پر کنیکٹرز میں کرپڈ ٹرمینلز کے ساتھ کیبلز داخل کرنے کا کام مکمل کرتا ہے۔
اسٹیشن جگہ کے سینسروں سے لیس ہے جس کا پتہ لگانے کے لئے کہ آیا ٹرمینلز کو مناسب طریقے سے داخل کیا گیا ہے۔

6. نٹ مڑنے والی مشین:اسمبلی کو مکمل کرتے ہوئے ، رابطوں پر گری دار میوے کو محفوظ طریقے سے تیز کرتا ہے۔

اسٹیشن ایک پوزیشن سینسر سے لیس ہے جس کا پتہ لگانے کے لئے کہ کنیکٹر کو جگہ میں داخل کیا گیا ہے۔
ٹارک سینسر سے لیس ہے جو حقیقی وقت میں ٹارک کی شدت کا پتہ لگاسکتا ہے

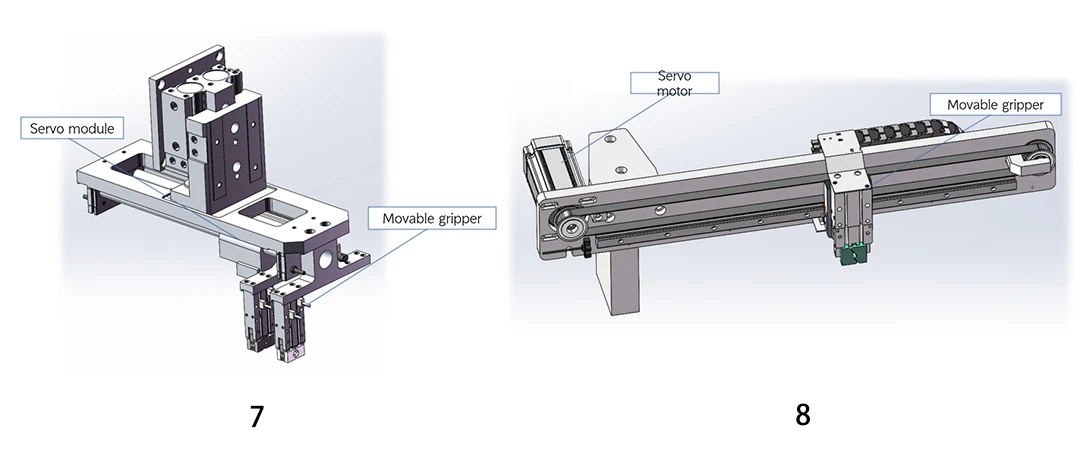

Wire transfer clamp

7. ریلوکیشن اسٹیشن:اسٹیشن بنیادی طور پر دوسرے سرے کی پروسیسنگ کو آسان بنانے کے لئے تاروں کی منتقلی کو مکمل کرتا ہے۔

8. آف لائن درجہ بندی مشین:ناقص (ٹھیک) کو عیب دار (این جی) یونٹوں سے الگ کرتے ہوئے ، خود بخود تیار شدہ مصنوعات کو ترتیب دیں۔

ورک سٹیشن بنیادی طور پر مصنوعات کی آف لائن مکمل کرتا ہے۔
امدادی موٹروں کا استعمال ناقص مصنوعات کو اچھی مصنوعات سے الگ کرسکتا ہے۔

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

خصوصیت	تفصیلات
پروسیسنگ کی حد	کنیکٹر ماڈل پر مبنی حسب ضرورت بڑھتے ہوئے اسٹیشن
پیداواری صلاحیت	15-20 پی سی/منٹ
تقریب	تمام کنیکٹر اجزاء کی مکمل طور پر خودکار اسمبلی
آپریٹنگ درجہ حرارت	0-40 ڈگری (32-104 ڈگری F)
نمی	40%-80%
مصنوعات کی اہلیت کی شرح	99 ٪ سے زیادہ یا اس کے برابر
ہوا کا دباؤ	0. 5 MPa - 0. 7 MPa (ایک صاف ، خشک ہوائی ذریعہ کی ضرورت ہے)
بجلی کی فراہمی	AC 220V٪2f50Hz
