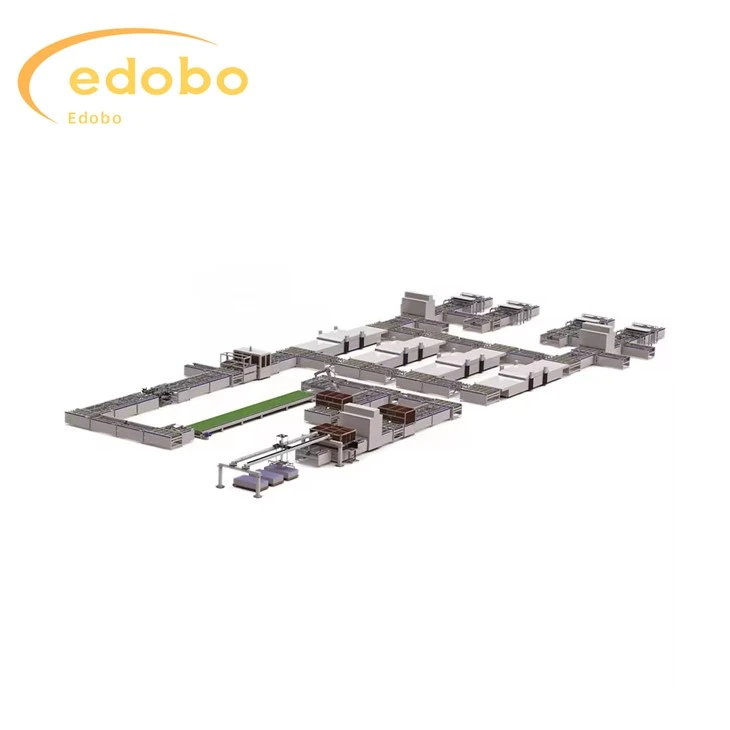

100MW-600MW سولر پی وی ماڈیول پروڈکشن لائن

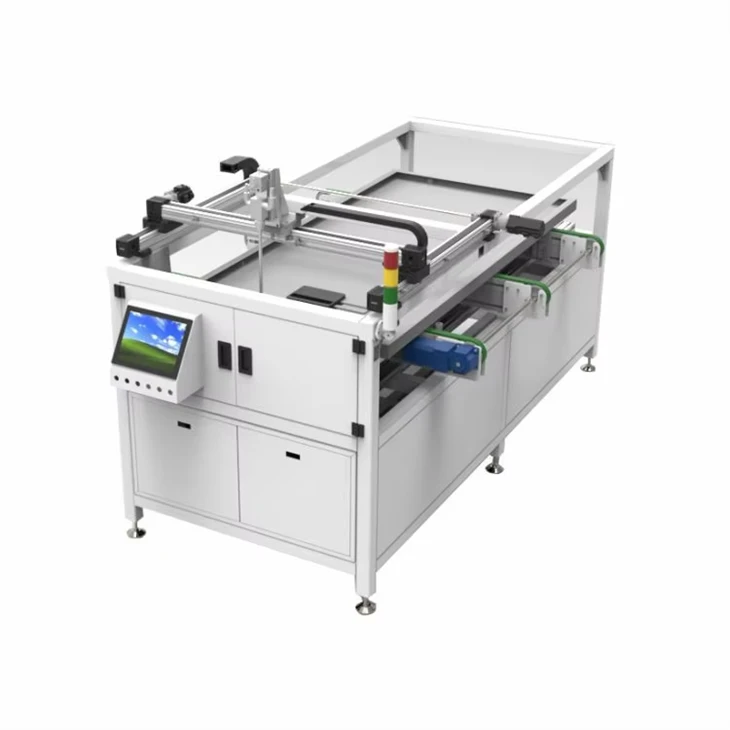

لیٹ اپ (مکینیکل قسم)

1. کھانا کھلانے کا طریقہ مختصر اور لمبا ہے، اور سامان کا کام ان کو اسی ترتیب میں ترتیب دینا ہے۔ بیٹری سٹرنگ کا لمبا حصہ جزو کے لمبے حصے کے متوازی ہے۔ مقامی ٹائپ سیٹنگ سسٹم کو 96، 72 اور 60 ٹکڑوں کے اجزاء کو ترتیب دینے کے لیے استعمال کیا جا سکتا ہے، اور اس میں مکینیکل ایڈجسٹمنٹ کا کام ہے۔

2. خود بخود بیٹری کی تاریں وصول کریں، بیٹری کے تاروں کو مکینیکل پوزیشن پر اٹھائیں، اور شیشے کو پہلے سے سیدھا کریں۔

3. پروڈکشن لائن سے گلاس اور ایوا وصول کریں۔ بیٹری کی تار کو مکینیکل پوزیشن سے اٹھاو۔ مثبت اور منفی الیکٹروڈ کے مطابق بیٹری کو ایوا پر سیریز میں رکھیں۔ تمام کارروائیوں کو مکمل کرنے کے بعد، اجزاء کی پیداوار.

4. بیٹری کی تار بصری پوزیشننگ، فائبر آپٹک پوزیشننگ، اور مکینیکل پوزیشننگ کے ذریعے رکھی جاتی ہے۔

1. مشین ایک ہم وقت ساز بیلٹ کو اپناتی ہے، جو سروو موٹر سے چلتی ہے، اور ایک لکیری گائیڈ ریل کے ذریعے رہنمائی کرتی ہے، جس میں درست پوزیشننگ، مستحکم آپریشن، اور تیز رفتاری کے فوائد ہیں۔
2. سکشن کپ پولیوریتھین سے بنا ہے اور سکشن کے بعد بیٹری کے تار پر کوئی نشان نہیں چھوڑے گا۔
3. مشین بجلی اور گیس کے تحفظ سے لیس ہے۔
4. مشین مکمل طور پر خودکار ہے اور اسے دستی مداخلت کی ضرورت نہیں ہے۔
5. بیٹری سٹرنگ کی پوزیشننگ کی درستگی ± 0.3 ملی میٹر ہے
6۔ پاور کی چھ تاریں 1-10 ملی میٹر کے درمیان فاصلہ رکھتی ہیں۔
7. ایک سے زیادہ بیٹری کے تاروں کے ساتھ ہم آہنگ، سائز 156/182/210، 6-12 ٹکڑے
8. مرکزی شمسی خلیوں کی انگلی 2/3/4/5 انگلیوں کے ساتھ مطابقت رکھتی ہے۔

(1) پیداواری لائن کی گنجائش: 100MW-600MW/سال۔
(2) آلات کی بجلی کی ضرورت 380V (تھری فیز فائیو وائر سسٹم) ہے، اور بجلی کی طلب ہر یونٹ کے آلات کے پیرامیٹرز میں دیکھی جا سکتی ہے۔ پاور لائن کنفیگریشن ہماری کمپنی کے ذریعہ الگ سے فراہم کی جائے گی۔
(3) سازوسامان کے لیے کمپریسڈ ہوا کی ضرورت 0 ہے۔{2}}.8MPa، خشک، صاف، اور خودکار پیداوار لائنوں کی ضروریات کو پورا کرتی ہے۔ دھول کے ذرات 1um سے کم یا اس کے برابر، پانی کا دباؤ اوس پوائنٹ -40 ڈگری سے کم یا اس کے برابر، تیل (بشمول بھاپ) 0.1mg/ سے کم یا اس کے برابر؛
(4) فیکٹری میں ہوا کی صفائی 300000 لیول (ISO کلاس 8) سے کم نہیں ہوگی؛
(5) ٹرانسمیشن کا سامان پہنچانے کی رفتار: ٹرانسمیشن سائیکل کا وقت 22 سیکنڈ سے کم ہے، جو 500MW/سال کی پیداواری صلاحیت کی ضرورت کو پورا کرتا ہے۔ پوری لائن متغیر فریکوئنسی اسپیڈ ریگولیشن کو اپناتی ہے، جس میں مین سپیڈ ریگولیشن فریکوئنسی 30HZ پر سیٹ ہوتی ہے اور رفتار ریگولیشن رینج 0-50HZ (ہر یونٹ کے آلات کے پیرامیٹرز میں مخصوص رفتار مل سکتی ہے)؛
(6) ٹرانسمیشن لائن کے بیرونی طول و عرض: یہ سامان ایک غیر معیاری آلہ ہے، اور حتمی ترتیب کا خاکہ ایڈوبو سولر فراہم کرے گا۔
(7) اسمبلی لائن کی اونچائی اور ایڈجسٹمنٹ کی حد: انفرادی سامان اور ٹرانسمیشن یونٹ کے درمیان اونچائی کا ایک خاص فرق ہے۔ تفصیلی بیرونی طول و عرض کے لیے، براہ کرم انفرادی آلات کے تکنیکی پیرامیٹرز سے رجوع کریں۔ ٹرانسمیشن یونٹ کی اونچائی عام طور پر 950 ملی میٹر ± 30 ملی میٹر ہے۔
(8) ٹرانسمیشن لائن اور آلات کے آپریشن کی حد کو لمبائی (1650mm-2600mm) * چوڑائی (950mm-1500mm) کے اجزاء کے درمیان ایڈجسٹ کیا جا سکتا ہے، جس سے مختلف لیمینیشن طریقوں میں اجزاء کی نقل و حمل کو ممکن بنایا جا سکتا ہے۔
(9) ٹرانسمیشن لائن ہموار ہے اور آفسیٹ سائز 10 ملی میٹر سے کم ہے۔
(10) جب سامان عام طور پر کام کر رہا ہوتا ہے، تو آلات اور ٹرانسمیشن لائنوں کی وجہ سے اجزاء کی ناکامی کی شرح 1/1000 سے کم ہوتی ہے۔
(11) آلات کے آپریشن کے دوران شور کی سطح 72dbA سے کم یا اس کے برابر (کمپریشن پمپ کو چھوڑ کر)

1. سیل CCD بصری پوزیشننگ کو اپناتا ہے، جس میں اعلی درستگی اور استحکام کے فوائد ہوتے ہیں۔
2. سامان خود بخود وصول کر سکتا ہے، خود بخود لے آؤٹ اور خود بخود اجزاء برآمد کر سکتا ہے، اور ترتیب درست پوزیشننگ ہے۔
3. سکشن کپ درآمد شدہ سلیکون مواد سے بنا ہے، جو بیٹری کی سطح پر کوئی نشان نہیں چھوڑے گا۔
4. تین محور مکینیکل موشن موڈ (180 ڈگری گھومنے) کو اپنائیں؛
5. پس منظر کی نقل و حرکت لکیری موٹر ماڈیول کو اپناتی ہے، جس میں تیز رفتار حرکت کی رفتار، اعلی بار بار پوزیشننگ کی درستگی اور مستحکم کارکردگی کے فوائد ہوتے ہیں، مجموعی طور پر بیٹ ٹائم کی بچت ہوتی ہے۔
6. طویل اور مختصر کنارے کی تبدیلی کی ایڈجسٹمنٹ فوری تالا لگانے کے طریقہ کار کو اپناتی ہے، جلدی ایڈجسٹمنٹ، سادہ، آسان اور قابل اعتماد؛
