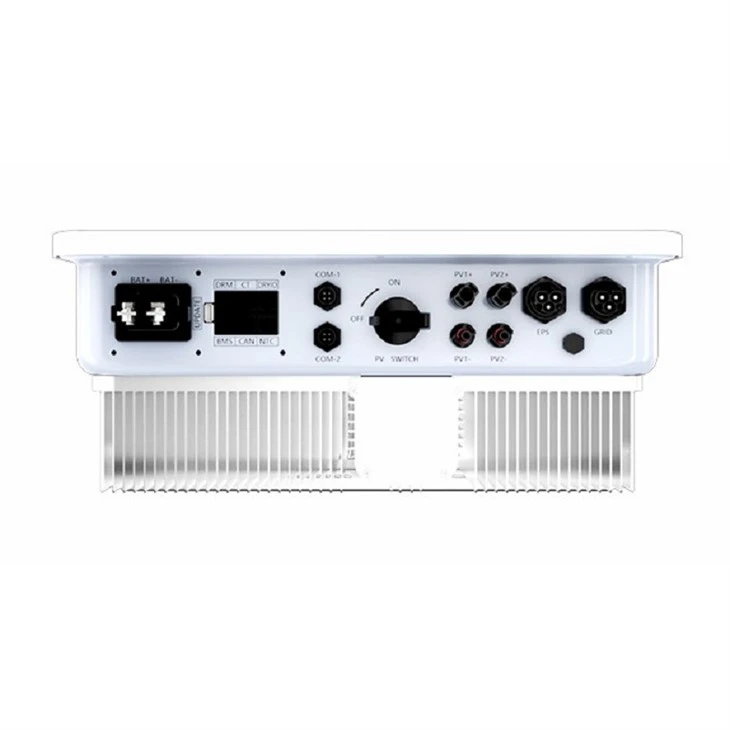

سنگل فیز گرڈ ٹائی انورٹر

ED3K-TL

ان پٹ (DC)

زیادہ سے زیادہ ان پٹ پاور

4.5 کلو واٹ

زیادہ سے زیادہ ان پٹ وولٹیج

600V

وولٹیج شروع کریں۔

80V

پٹ وولٹیج میں درجہ بندی

360V

مکمل لوڈ MPP وولٹیج کی حد

190V~480V

MPPT وولٹیج کی حد

80V~560V

MPP ٹریکرز کی تعداد

1

سٹرنگ کی تعداد فی MPPT

1

زیادہ سے زیادہ موجودہ فی MPPT

20A

زیادہ سے زیادہ شارٹ سرکٹ کرنٹ فی MPPT

25A

آؤٹ پٹ (AC)

زیادہ سے زیادہ آؤٹ پٹ کرنٹ

15A

ریٹیڈ آؤٹ پٹ پاور

3kW

زیادہ سے زیادہ آؤٹ پٹ پاور

3.3kVA

شرح شدہ گرڈ فریکوئنسی

50Hz٪2f60Hz

شرح شدہ گرڈ وولٹیج

220 ویک ٪ 2f230 ویک ٪ 2f240 ویک

پاور فیکٹر

>{{0}}.99 (0.8 آگے~0.8 پیچھے)

ٹی ایچ ڈی

<3% (Rated Power)

کارکردگی

زیادہ سے زیادہ کارکردگی

98.10%

یورپی کارکردگی

97.10%

MPPT کارکردگی

99.90%

تحفظ

ڈی سی ریورس پولرٹی پروٹیکشن

جی ہاں

اینٹی آئی لینڈنگ تحفظ

جی ہاں

AC شارٹ سرکٹ تحفظ

جی ہاں

بقایا موجودہ مانیٹرنگ یونٹ

جی ہاں

موصلیت مزاحمت کی نگرانی

جی ہاں

زمینی غلطی کی نگرانی

جی ہاں

گرڈ کی نگرانی

جی ہاں

پی وی سٹرنگ مانیٹرنگ

جی ہاں

اضافے سے تحفظ

Ⅱ ٹائپ کریں۔

AFCI تحفظ

اختیاری

مواصلات

ڈسپلے

ایل ای ڈی / ایل سی ڈی / وائی فائی + ایپ

مواصلات

RS485/WiFi/4G

معیاری تعمیل

گرڈ کنکشن کے معیارات

IEC 61727٪ 2c IEC 62116٪ 2c IEC60068٪2c VFE-AR-N 4110٪3a2018٪ 2c VDE-AR-N4105٪ 3a2018
VDE-AR-N 4120:2018, N 50549, AS/NZS 4777.2:2020, CEI 0-21, VDE 0126-1-1/A1 VFR 2014،
UTE C15-712-1:2013, DEWA DRRG, NRS 097-2-1, MEA/PEA, C10/11, G98/G99

حفاظت/EMC

IEC ٪7b٪7b0٪7d٪7d٪3a2010٪ 2c IEC ٪ 7b٪7b٪7b2011٪2c EN ٪7d٪7b٪ 7b٪ 7b4٪ 7d٪7d٪3a2005٪ 2c EN ٪7b٪7b6٪7d٪7d٪7d٪3a2007٪ 2fA1٪ 3a2011

عام معلومات

طول و عرض (W*H*D)

380*380*160mm

وزن

13 کلوگرام

آپریٹنگ درجہ حرارت کی حد

-30 ڈگری ~+60 ڈگری

کولنگ کا طریقہ

قدرتی

تحفظ کی ڈگری

آئی پی 66

زیادہ سے زیادہ آپریٹنگ اونچائی

4000m

Reklative نمی

0~100%

ٹوپولوجی

منتقلی کے بغیر

رات کی بجلی کی کھپت

<1W
